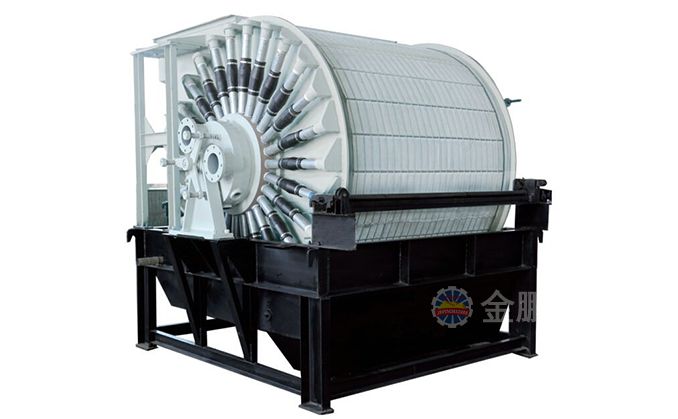

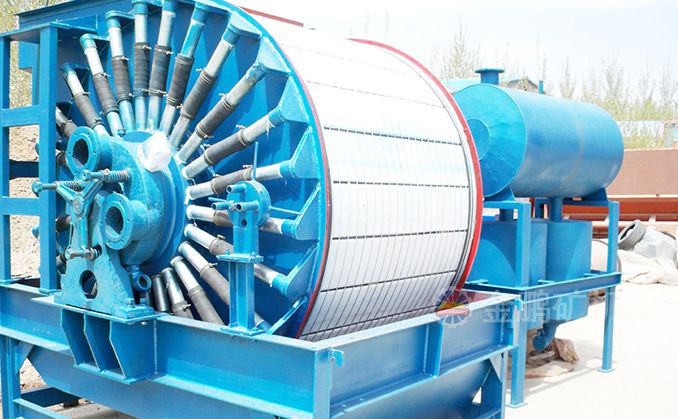

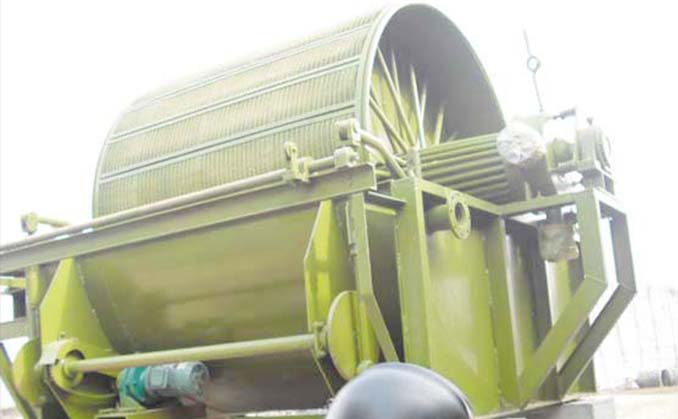

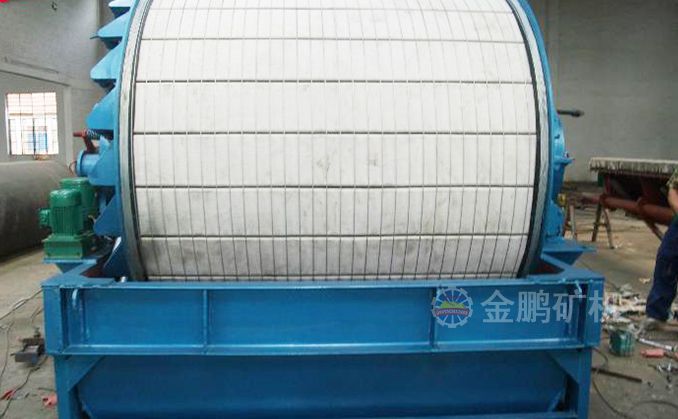

筒形外濾式真空永磁過濾機主要依靠圓筒內部的由永久磁鐵排列成的開路磁系作用形成濾餅，當磁性物料進入盛料箱后，其中的固相磁性物料在磁力和自身重力的作用下呈磁簇狀迅速地被吸附在筒體的濾布上（此時可借助適量的壓縮空氣幫助濾餅中礦物按粒度分層），由于上部給料，使得濾餅中礦物按粒度分層的效果更加明顯，故構成濾餅厚而且透氣性好。

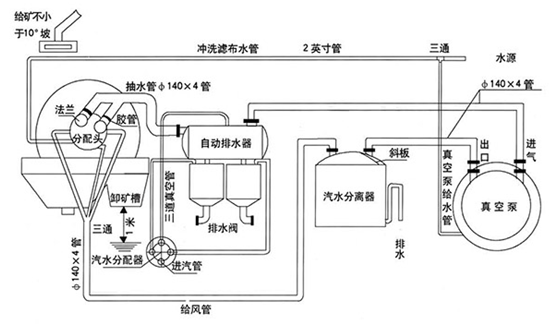

隨著圓筒的轉動進入脫水區，在真空的作用下，濾餅中的殘存水分透過濾布并經過濾室和分配頭上的兩個真空管路而被抽出，已經脫水的物料在卸料區被壓縮空氣吹落，濾布進入清洗區。清洗是用鼓風和水交替進行的，壓縮空氣強制地將水由筒里向外吹，形成較好的清洗過程，防止了濾布孔隙的堵塞，為下次進行物料的脫水工作準備了良好的條件。
磁濾機的給料槽在上部，由于上部給料，濾餅又在磁場中形成，所以濾餅中精礦按粒度分層現象明顯，并呈放射狀分布。濾餅不但厚而且透氣性好，易于脫水。
型號 | 過濾面積 (m2) | 筒體規格 (mm) | 筒體轉速 (r/min) | 筒表磁感應強度 | 真空計示壓力(kpa) | 抽氣量 (m3/min.m2) | 鼓風指示壓力 (kpa) | 處理能力 (t/h) | 電機功率 (KW) | 重量 (T) |
SGYW-3 | 3 | Φ1600×700 | 0.5-2 | 82 | 60-80 | 0.5-2 | 42673 | 42530 | 1.5 | 3.3 |
SGYW-5 | 5 | Φ2000×900 | 0.5-2 | 82 | 60-80 | 0.5-2 | 42673 | 14-18 | 1.5 | 3.9 |
SGYW-8 | 8 | Φ2000×1400 | 0.5-2 | 82 | 60-80 | 0.5-2 | 42673 | 22-43 | 1.5 | 4.8 |
SGYW-12 | 12 | Φ2000×2000 | 0.5-2 | 87 | 60-80 | 0.5-2 | 42673 | 33-65 | 2.2 | 5.4 |
SGYW-20 | 20 | Φ2550×2650 | 0.5-2 | 87 | 60-80 | 0.5-2 | 42673 | 50-100 | 4 | 6.5 |
如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
